三污水中试中水处理PLC控制系统

中水回用水处理系统概述:

将生活污水作为水源,经过适当处理后作杂用水,其水质指标间于上水和下水之间,称为中水,相应的技术称为中水技术。经处理后的中水可用到厕所冲洗、园林灌溉、道路保洁、城市喷泉等。对于淡水资源缺乏,城市供水严重不足的缺水地区,采用中水技术既能节约水源,又能使污水无害化,是防治水污染的重要途径,也是我国目前及将来长时间内重点推广的新技术、新工艺。

  • 控制要求

1、上向流过滤反冲工艺

2、下向流过滤反冲工艺

3、-上向流交替过滤反冲工艺

4、定流量过滤,定剂量投药。投药量根据在线式DOCO氨氮检测的实时数据,在线修改投药量。

5、三种过滤

  • 系统配置

  • PLC-----西门子S7200SMART


  • HMI----昆仑通态7英寸彩屏



  • 变频器---海利普


  • 低压电器---施耐德公司产品

  • 运行状况

系统投入至今,系统运行正常,操作方便,得到用户好评。

  • 特别推荐产品


监控画面一览:

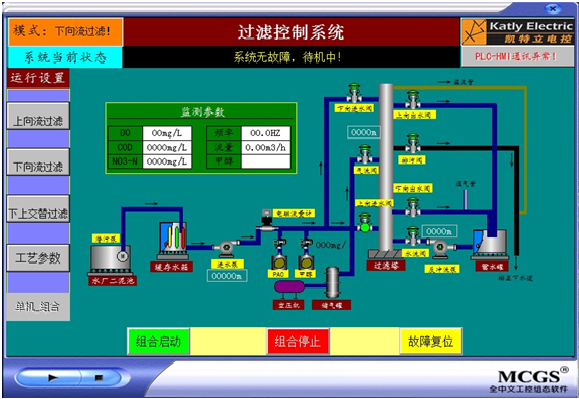

监控画面

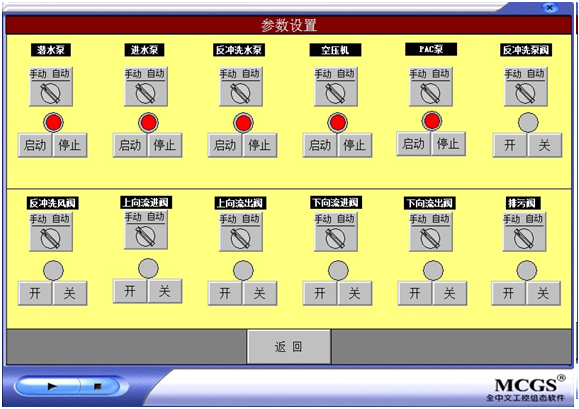

参数设置画面

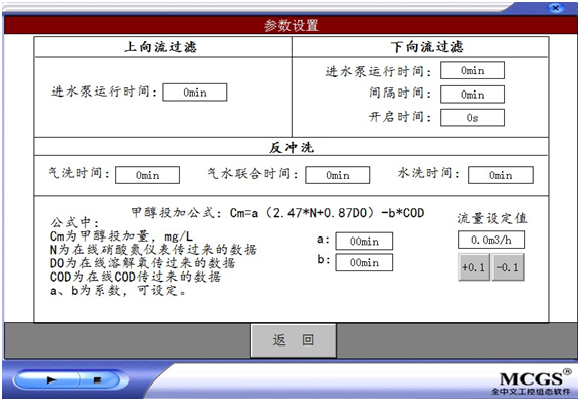

参数设置画面

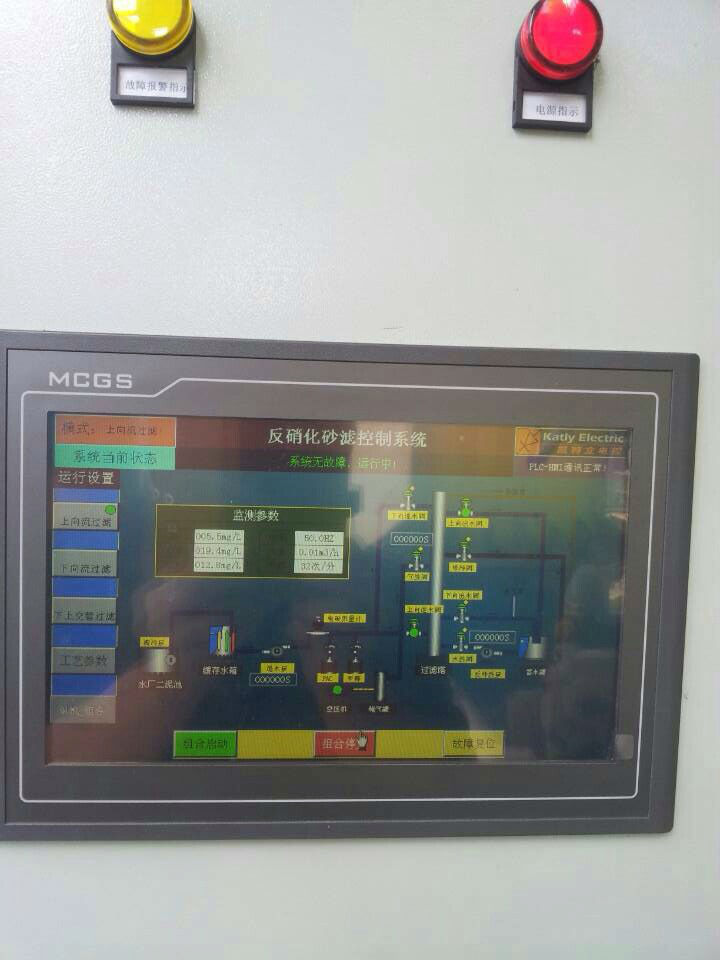

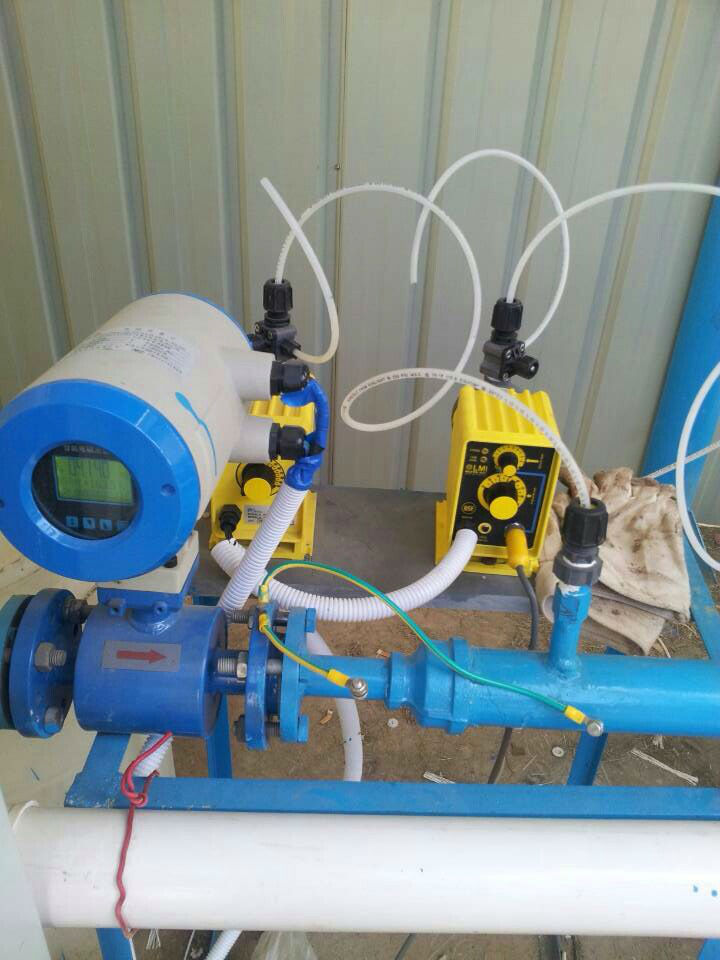

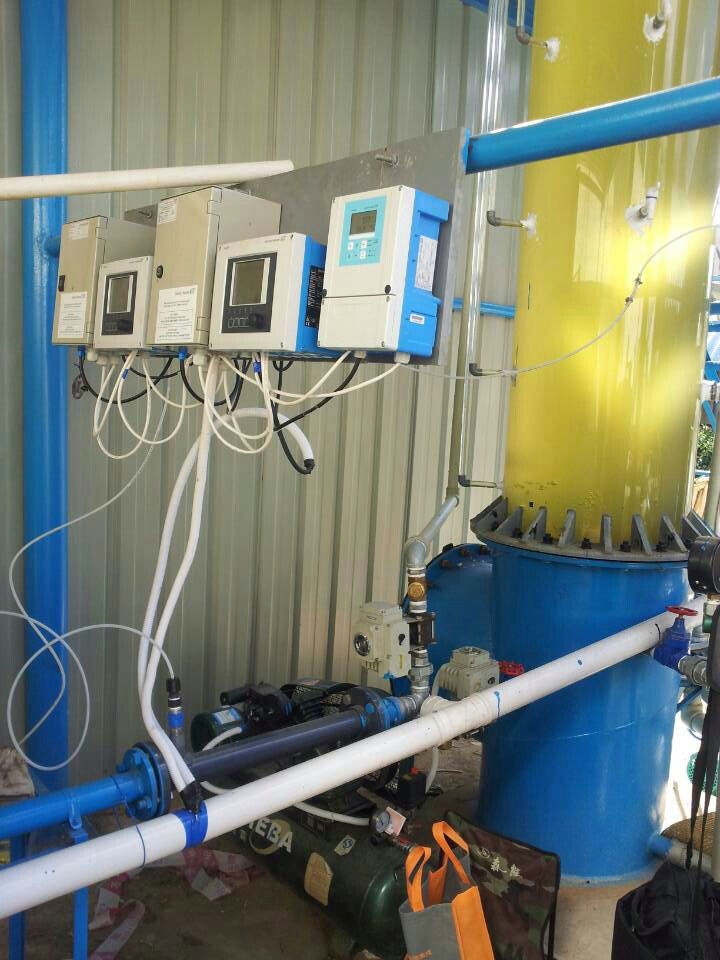

工程实景
